Advantech SCADA Webaccess giúp khách hàng nhanh chóng xây dựng hệ thống quản lý năng lượng

Double exposure of Engineer or Technician man in working shirt working with tablet in control room of oil and gas platform or plant industrial for monitor process, business and industry concept

Giới thiệu

Dưới áp lực của tình trạng thiếu năng lượng và nhận thức cộng đồng ngày càng tăng về các vấn đề môi trường, các doanh nghiệp ngày càng chú ý hơn đến các hoạt động quản lý năng lượng của họ. Tiết kiệm năng lượng điện không còn là biện pháp chỉ được xem xét khi nguồn điện thấp; thay vào đó, nó là một phương tiện quan trọng để doanh nghiệp giảm chi phí hoạt động,  đồng thời nâng cao hình ảnh của công ty trong các chiến lược Green Eco.

Để đạt được điều này, nhiệm vụ chính của các doanh nghiệp là thực hiện một hệ thống quản lý năng lượng (EMS). Tuy nhiên, để cải thiện hiệu quả năng lượng của họ, trước tiên họ phải xác định xu hướng tiêu thụ năng lượng bên trong của họ và sau đó dần dần xem xét các giải pháp tối ưu hóa năng lượng trong tòa nhà.

Hệ thống quản lý năng lượng (EMS)

Giải pháp EMS của Advantech SCADA Webaccess là một nền tảng quản lý năng lượng đã được phát triển sau nhiều năm kinh nghiệm thực tế trong lĩnh vực này. Ngoài việc sẵn sàng sử dụng và có khả năng đáp ứng các nhu cầu cơ bản của người dùng, nó đã được thiết kế để loại bỏ các vấn đề tương thích giữa phần mềm và phần cứng. Ngoài ra, kiến ​​trúc mở của nó có nghĩa là nó hỗ trợ cả đồng hồ truyền thống trong các nhà máy cũ cũng như đồng hồ thông minh mới nhất. Giải pháp tổng thể này cho phép các doanh nghiệp nhanh chóng thực hiện một EMS mà không gặp khó khăn khi phải phát triển phần mềm của riêng họ. Nó cũng cho phép họ giám sát việc sử dụng năng lượng của họ thông qua một nền tảng quản lý thống nhất có thể dễ dàng mở rộng trong tương lai.

Yêu cầu của hệ thống

Được thành lập vào năm 1984, GIGATEK INC là nhà cung cấp dịch vụ sản xuất hợp đồng điện tử (ECM) chuyên nghiệp. Với các nhà máy ở Đài Loan, Trung Quốc và Hoa Kỳ, công ty phục vụ khách hàng trên khắp Bắc Mỹ, Châu Âu, Úc và Châu Á. Trụ sở chính tại Đài Trung có hai tòa nhà; một trong đó là sự kết hợp giữa văn phòng và nhà máy (Tòa nhà A) và một nhà máy khác hoạt động chủ yếu như một nhà kho (Tòa nhà B). Công ty đã nhận thức được rằng chi phí điện của hai tòa nhà này đang tăng lên liên tục. Những nỗ lực để xác định những người đóng góp chính cho việc tiêu thụ điện là vô ích, phần lớn là do hóa đơn hàng tháng chỉ hiển thị tổng số tiền phải trả mà không có thông tin chi tiết về việc sử dụng điện. Do đó, mặc dù công ty mong muốn giảm chi phí điện, nó không có cách nào để thực sự biết cơ sở hoặc khu vực nhà máy nào đang tiêu thụ nhiều điện năng nhất. Hơn nữa, nhiều nhà sản xuất nước ngoài yêu cầu các nhà cung cấp của họ tuân thủ một số quy định môi trường địa phương, nghĩa là để GIGATEK duy trì khả năng cạnh tranh trên thị trường quốc tế, họ phải thực hiện một EMS để cải thiện hiệu quả năng lượng, giảm chi phí vận hành và tham gia chuỗi cung ứng xanh.

OEM (Nhà sản xuất thiết bị gốc)

  • Nhà sản xuất ban đầu của một thành phần phần cứng hoặc tiểu hợp phần. Một công ty bán sản phẩm (bao gồm phần mềm) dưới nhãn của riêng mình.

ODM (nhà sản xuất thiết kế gốc)

  • Công ty sản xuất một sản phẩm cuối cùng sẽ được thương hiệu bởi một công ty khác để bán. ODM đã phát triển về quy mô trong những năm gần đây và hiện nay có rất nhiều kích cỡ để xử lý sản xuất cho nhiều khách hàng, thường cung cấp phần lớn sản lượng.

ECM (Nhà sản xuất Hợp đồng Điện tử)

  • Công ty sản xuất linh kiện điện tử hoặc sản phẩm cho một công ty tuyển dụng khác, thường là một OEM. Cách chế độ kinh doanh của ECM hoạt động là công ty OEM tiếp cận nhà sản xuất hợp đồng điện tử với một thiết kế. Trong khi ECM hoạt động như một nhà máy sản xuất linh kiện điện tử của hãng sản xuất OEM, sản xuất và vận chuyển các đơn vị thiết kế thay cho OEM. Các dịch vụ mà ECM cung cấp bây giờ là EMS (Electronic Manufacturing Services).
Công ty Gigatek

Công ty nghĩ rằng tốt nhất không nên để các kỹ sư nội bộ đầu tư thời gian vào phát triển chương trình, tích hợp phần cứng / phần mềm và kiểm tra hệ thống, bởi vì đây sẽ là các quy trình dài và công ty đang tìm kiếm kết quả tiết kiệm năng lượng tích cực càng sớm càng tốt. Do đó, lựa chọn một giải pháp thương mại đóng gói sẵn có được coi là phương pháp lý tưởng. Giải pháp phải có khả năng giám sát các thiết bị năng lượng cao và cung cấp các báo cáo và thông tin liên quan để công ty có thể tối ưu hóa hơn nữa các hoạt động của thiết bị và chiến lược quản lý năng lượng. GIGATEK cũng quyết định lắp đặt đồng hồ điện ở các bộ phận văn phòng khác nhau để xác định chính xác lượng điện năng đã được tiêu thụ của mỗi đơn vị, điều này đã cải thiện việc thực hành chia sẻ chi phí điện theo tỷ lệ diện tích sàn trước đó.

Hai tòa nhà cần nhiều đồng hồ điện vì vai trò đa chức năng của chúng trong nhà máy, nhà kho, văn phòng và hoạt động thương mại. Vì vậy, công ty yêu cầu một nền tảng quản lý thống nhất nhiều site, địa điểm. Cấu hình đồng hồ theo kế hoạch cho Tòa nhà B có hiệu quả hơn so với Tòa nhà A, không có đồng hồ đo bao phủ toàn bộ khu vực. Giải pháp mới đã phải khắc phục nhược điểm này trong khi vẫn có thể kết hợp các đồng hồ truyền thống vào hệ thống. Ngoài ra, cần có giải pháp bảng hiệu kỹ thuật số đa màn hình để tự động hiển thị thông tin giám sát năng lượng trên màn hình LCD lớn ở sảnh tầng một, do đó chiếu hình ảnh công ty tiết kiệm năng lượng và thân thiện với môi trường.

Mô tả hệ thống

Giải pháp EMS của Advantech SCADA Webaccess là một nền tảng sẵn sàng cho giải pháp (SRP) với phần mềm / phần cứng được cấu hình sẵn để quản lý năng lượng. SRP này bao gồm phần mềm giám sát từ xa dựa trên trình duyệt WebAccess 8.2, nền tảng phần cứng dựa trên máy chủ HPC-7242 và cổng giao tiếp công nghiệp ECU-1152. Ngoài hiệu năng tuyệt vời do EMS này cung cấp, việc cài đặt cũng đơn giản và không yêu cầu người dùng cấu hình hệ điều hành hoặc phần cứng. Đồng hồ thông minh WISE-M502 và máy phát bảng hiệu kỹ thuật số DS-570 lần lượt được sử dụng để giám sát mức tiêu thụ điện ở các bộ phận khác nhau và thiết lập một hệ thống đa màn hình.

Giải pháp này đã ngay lập tức sẵn sàng để sử dụng sau khi cài đặt. Ngoài việc có nhiều máy đo WISE-M502 được lắp đặt ở mỗi tầng, mỗi văn phòng nhà máy có ECU-1152 riêng để truyền dữ liệu công tơ từ các máy đo này (cũng như từ máy đo cũ của GIGATEK) đến HPC-7242 trong phòng điều khiển trung tâm. Nền tảng này đã được cài đặt WebAccess, truyền dữ liệu thời gian thực tới DS-570 để hiển thị dưới dạng biểu đồ động. Đồng thời, thông tin sử dụng điện được hiển thị trên màn hình máy tính trong phòng điều khiển và trên màn hình LCD ở sảnh tầng một. Các tiêu chuẩn kết nối tuân theo Tiêu chuẩn OPC UA.

WebAccess SCADA của Advantech

WebAccess SCADA là phần mềm SCADA dựa trên trình duyệt cung cấp cho người dùng bảng điều khiển đồ họa để xem thông tin năng lượng trên một màn hình. Giao diện hỗ trợ HTML5, có nghĩa là nó có thể được truy cập bằng các trình duyệt chính. Trong trường hợp này, nó cho phép các nhà quản lý của GIGATEK xác định xu hướng tiêu thụ điện trong cả hai tòa nhà và điều này có thể được thực hiện bằng máy tính trong phòng điều khiển hoặc từ điện thoại di động hoặc máy tính bảng, bất cứ lúc nào và từ bất kỳ vị trí nào. WebAccess cũng có thể tự động xuất dữ liệu điện ở định dạng Excel và tạo báo cáo. Trong trường hợp tiêu thụ điện bất thường, nó cũng chủ động đưa ra cảnh báo cho nhân viên có liên quan.

Thực hiện dự án

Giải pháp đóng gói SRP EMS-EEM355

  • WebAccess 8.2: phần mềm HMI / SCADA dựa trên trình duyệt
  • HPC-7242: Khung giá đỡ 2U cho bo mạch chủ ATX với 4 khay ổ cứng SAS / SATA và RPS hot swap
  • ECU-1152: Cổng giao tiếp công nghiệp TI Cortex A8 với 2 cổng LAN, 6 x COM
  • DS-570: Intel® Celeron® N2930 / J1900 Quad-Core ™ SoC với trình phát bảng hiệu đồ họa tiên tiến
  • WISE-M502: Đồng hồ đo điện thông minh DIN-rail multi rail
  • Kết nối theo Tiêu chuẩn OPC UA.

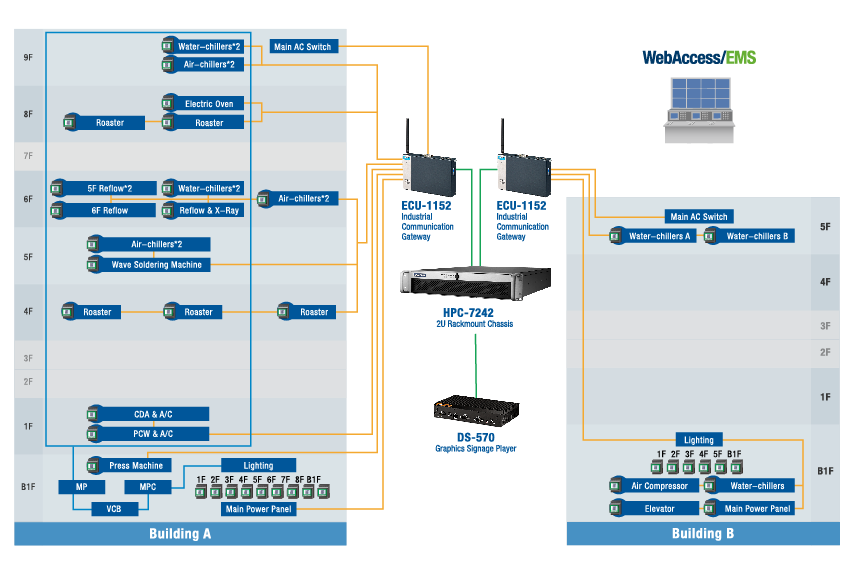

Sơ đồ hệ thống

Kết Luận

Các giải pháp EMS của Advantech SCADA Webaccess và một loạt các sản phẩm cung cấp một EMS tích hợp dễ sử dụng với kiến ​​trúc mở. Ngoài việc triển khai nhanh chóng, có rất nhiều công cụ phát triển thứ cấp cho phép người dùng hoàn thành các chương trình giám sát năng lượng theo giai đoạn theo yêu cầu mới của họ.

Một trong những khía cạnh đáng chú ý nhất của dự án này là thời gian thực hiện ngắn và quá trình thử nghiệm chấp nhận tiếp theo, được hoàn thành trong vòng một tháng. Sau khi triển khai giải pháp EMS của Advantech SCADA Webaccess, GIGATEK đã nhanh chóng xác định được các nguồn tiêu thụ năng lượng dư thừa. Hưởng lợi từ giải pháp dễ sử dụng và dễ tích hợp này, công ty dự định sử dụng nó làm nền tảng giám sát cốt lõi để quản lý các cơ sở khác (ví dụ: máy nén khí, phòng cháy chữa cháy và kiểm soát truy cập). Ngoài ra, các chức năng điều khiển sẽ được triển khai trong giai đoạn tiếp theo để tăng cường hơn nữa hiệu quả tiết kiệm năng lượng của nó.

LH 0938793588 để được tư vấn hệ thống SCADA WebAccess quản lý năng lượng tòa nhà
